FTS8500系列電池強制放電系統
FTS8500系列電池強制放電系統，是根據UN38.3標準以及IEC62133-2:2017中對于強制放電部分的測試要求定制開發的一套測試系統，主要用于評估可充電電池及電芯承受強制放電狀況的能力。
為方便用戶使用，本系統將測試標準內置于上位機軟件中，用戶只需輸入電池容量和放電電流即可開始測試。上位機實時顯示、記錄電池放電過程中電壓、電流、溫度等參數?？刹樵兒蛯?dǎo)出任意一時段內放電曲線和數據。
簡述
FTS8500系列電池強制放電系統，是根據UN38.3標準以及IEC62133-2:2017中對于強制放電部分的測試要求定制開發的一套測試系統，主要用于評估可充電電池及電芯承受強制放電狀況的能力。
為方便用戶使用，本系統將測試標準內置于上位機軟件中，用戶只需輸入電池容量和放電電流即可開始測試。上位機實時顯示、記錄電池放電過程中電壓、電流、溫度等參數?？刹樵兒蛯?dǎo)出任意一時段內放電曲線和數據。
主要特點
1. 支持UN38.3強制放電測試標準；
2. 支持IEC62133-2:2017強制放電測試標準；
3. 支持放電模式：CC、CR、CP；
4. 測控精度，電壓：0.05%+0.1%F.S.，
5. 電流：0.1%+0.15%F.S.，
6. 溫度：1%±2℃
7. 支持電壓遠、 近端功能；
8. 電壓、電流曲線顯示功能；
9. 電壓、電流數據導出功能；
10. 系統數據采樣頻率≤100ms；
11. 過電壓、過電流、過功率、過溫度以及反接檢測等保護；
12. 支持脫機、在線兩種工作
13. 標準19寸機柜，帶滾輪，便于裝移。
系統測試項目
FTS8500電池強制放電系統主要用于評估原電池，可充電電池及電芯承受強制放電狀況的能力。能滿足 UN38.3及IEC62133-2:2017 標準中對于強制放電部分的測試要求。
相關測試項目包括如下：
1. 按UN38.3強制放電測試方法測試；
2. 按IEC62133-2:2017強制放電測試方法測試。

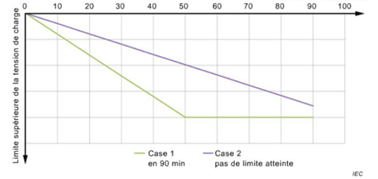

IEC62133-2:2017強制放電實驗參考曲線圖
測試系統架構
FTS8500系統架構圖

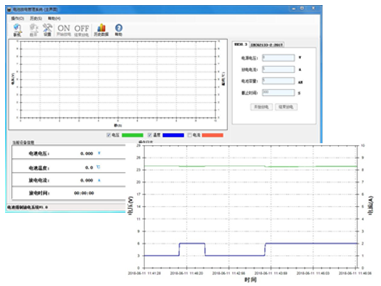

軟件操作界面
推薦測試儀器
直流電源
FTP9000系列
輸出范圍（單機）：0～2250V/0～1200A/0～150000W
FTG系列
輸出范圍（單機）：0～1500V/0～12000A/0～120000W
直流電子負載
FT6400系列
單通道輸入范圍：0～1200V/0～1200A/0～21kW
FT68200系列
單通道輸入范圍：0～1200V/0～2400A/0～60kW
